电伴热保温安装及运行费用低、升温启动快速、管线温度均匀、不会过热、安全可靠、维护简便，应用十分广泛，如太阳能管道、消防管道、空调水管、工业水管道、石油、天然气管道及各类罐体容器，是冬季非常受欢迎的防冻保温产品。

1：电伴热接线方式：

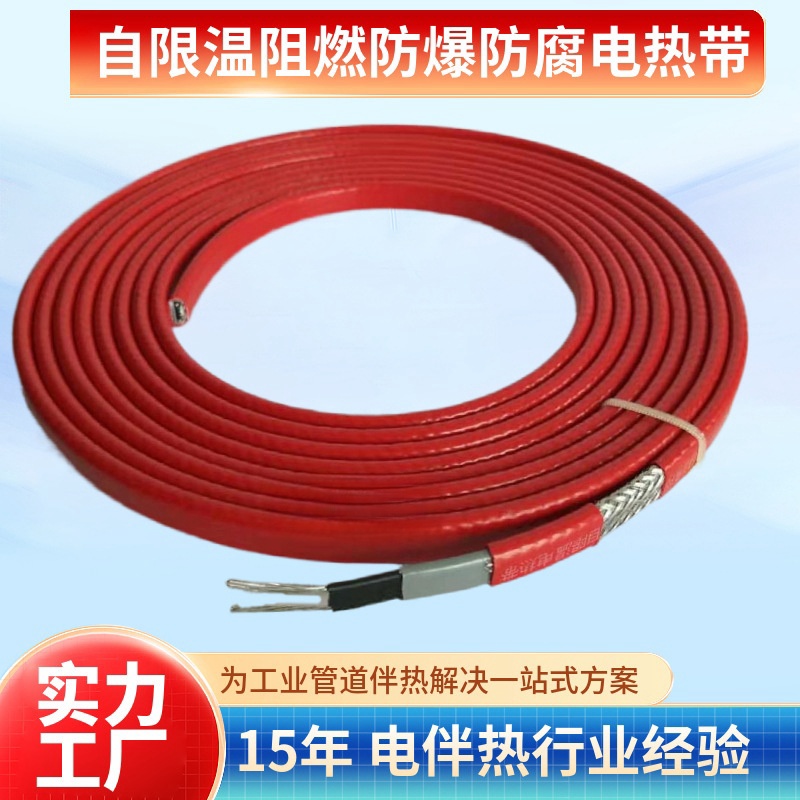

在使用电伴热带保温时，有很多用户对于接线方法还不是很了解，以防护型自限温电伴热带为例，电伴热带接线分为首端和尾端，首端需要连接电源线，尾端需要密封。

电伴热带首端接线是剥出伴热带两根导体，将电源插头的火线和零线分贝与两根导线连接，在使用热缩套管进行整体密封。尾端密封可以使用尾端接线盒密封，伴热带端安装所需材料均可放于接线盒内，切不可将芯线直接相连，或使用热缩套管进行热缩密封。

2：注意事项：

无论是电源还是尾端接线时，使用时都要做好防水、防潮的密封处理，同时也是为了避免导线出现并线或金属丝外露。

电源电缆敷设到电伴热现场后，通过电源接线盒与电伴热带连接。电源接线盒适用于危险区域。安装时，注意接线盒顶部电缆入口处的密封，以避免雨水进入。接线盒及座基的结构如图所示。

电伴热系统由下列几部分组成：电伴热变压器、电伴热控制盘、电伴热带及附件

电伴热带的敷设要按一定的工艺要求进行。既要考虑到便于对电伴热带的检修，也要考虑到便于管线中阀体和液位计等可拆部件的修理和更换。

3：电伴热结构及原理

4：电伴热系统电源电缆敷设

5：接线盒的结构

6：电伴热带中间“－”字型分线盒

电伴热带的中间分线盒有“－”字型和“T”字形两种分线盒的作用一是在管道分支时，电伴热带也随着分出支路，二是电伴热带出故障时，方便故障点的查找和确定，便于更换某一段电伴热带。中间分线盒的结构和接线方法如图所示。

7：电伴热带中间“T”字型分线盒

8：电伴热带密封端子

在电伴热带的末端必须装有密封端子，使电缆芯线免受潮气侵蚀．并与带电导体隔绝，安装时，应避免密封端子和分线盒漫入液体中。密封端子的结构如图所示。

9：温度控制器

虽然电伴热带可根据环境的温度自动调节发热量，般不需要装温度控制器，但对于某些温度控制精度要求高的场合，则要在电伴热带的电源盒之前加装温度控制器。温度控制盒的探头暴露于周围环境中，当环境温度在设定温度以下或以上时，能够自动地接通或断开电伴热带的电源。在温度控制器的顶部盒盖内。可调节温度的设定值。

10：电伴热线的安装及操作单根伴热线施工

◆用玻璃纤维胶带每隔50cm将伴热线固定于管道上

◆尽可能将伴热线附在管道的下半方

◆在线路的每一供电点和尾端各预留50cm长的伴热线

◆按设计缠绕布线

◆所有散热体（如支架、法兰等）就按设计图要求预留所需伴热线

注意：使用二通或三通配件处，伴热线各端应预留40cm长度

11：电伴热线的安装及操作保温层安装注意事项

◆厚度及规格符合设计要求

◆施工时管道、保温层须干燥

◆保温层外加防水外罩

◆应避免损伤电伴热线命安装完后应立即对电伴热线进行绝缘测试

◆在保温层外加标签注明“内有电伴热线”，标明所有配件位置
◆小于100m外径的管道上，保温层内径应加大到13mm 。

12：电伴热带的敷设

电伴热带的敷设要按一定的工艺要求进行。既要考虎到便于对电伴热带的检修，也要考虎到便于线中阅体和液位计可拆部件的修理和更换。图中给出了在各种情况下电伴热带的敷设图。
